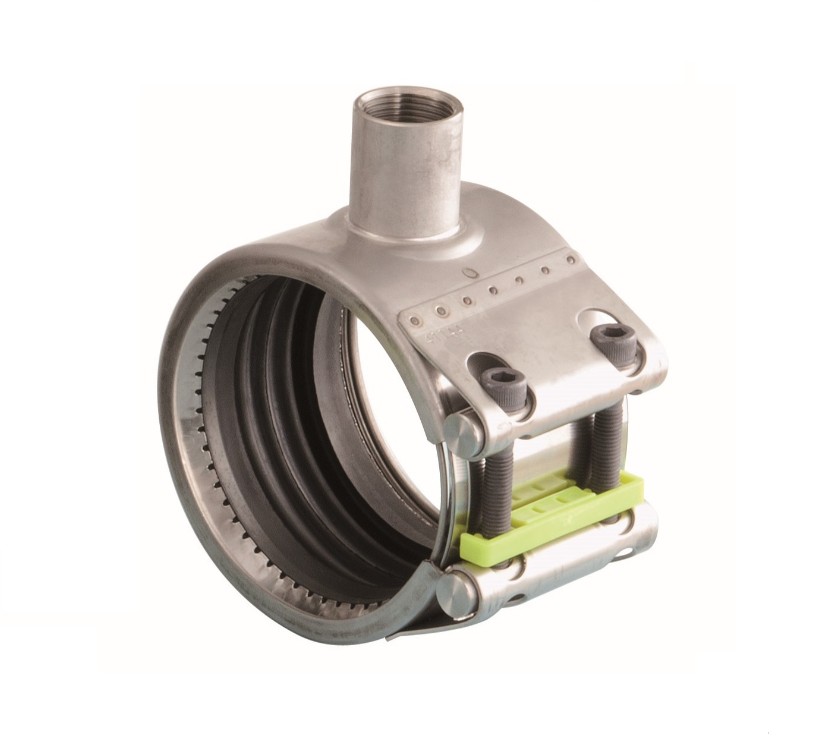

ショーボンドマテリアル 同盟罷工優しいこと・分かれ出るカップリング GT手合い ステンレス鋼雄捩子 EPDM 65A GT-65ESS 10個書き割り

※画像はイメージです
※本商品は、メーカー取り寄せ商品となります
※掲載商品は予告無く販売終了となっている場合があり、出荷確約をするものではありません
「ストラブ・グリップＧＴタイプ」は高耐食なステンレス製で軽量かつコンパクトですので、狭い密集した配管でも容易に作業できます。配管作業は締め付けボルトを2本締め付けるだけで完了します。
配管の接続時に容易に分岐が行える製品です。
配管接続時に管と管の隙間を空けて施工すれば簡単に分岐が行えます。
◆【本管】50A x【分岐】20A/Rp（PS）3/4
◆【本管】65A～150A x【分岐】25A/Rp（PS）1
■仕様
\t\t\t呼び径\t\t形式番号\t\tケーシング\t\tゴムリップ間隔?(mm)\t\t締付けボルト\t\t使用圧力\t\t分岐ソケット呼び径\t\t重量(kg)\t\t\t\tSUSボルト\t\tクロモリボルト\t\t幅L(mm)\t\t板厚t(mm)\t\tネジの呼び\t\t六角穴サイズ(mm)\t\t標準トルク値(N・m)\t\t水(MPa)\t\t空気(MPa)\t\t\t\t50A\t\tGT-50ESS\t\tGT-50ESC\t\t76.5\t\t1.5\t\t32\t\tM8\t\t6\t\t20[15]\t\t1.0\t\t0.7\t\t20A:Pp(PS)3/4\t\t0.86\t\t\t\t65A\t\tGT-65ESS\t\tGT-65ESC\t\t94.5\t\t2.0\t\t39\t\tM10\t\t8\t\t30[35]\t\t25A:Rp(PS)1\t\t1.51\t\t\t\t80A\t\tGT-80ESS\t\tGT-80ESC\t\t1.63\t\t\t\t100A\t\tGT-100ESS\t\tGT-100ESC\t\t1.88\t\t\t\t125A\t\tGT-125ESS\t\tGT-125ESC\t\t109.0\t\t3.5\t\t43\t\tM14\t\t12\t\t80[90]\t\t3.7\t\t\t\t150A\t\tGT-150ESS\t\tGT-150ESC\t\t4.2\t
●常設配管用はステンレスボルト(SUS 304CUN・SUS XM7/黒褐色)、仮設配管用はクロモリボルト(SCM 435/白銀色)をご選定ください。
●締付けボルト・標準トルク値の[]内はクロモリボルト仕様のトルク値です。
●トルク値は、改良のため予告なく変更する場合がありますので、製品本体のシールに記載された値をご確認ください。
